1.前言

在高端智能制造領域，如精密裝配和點膠定位中，機械臂末端執行器與目標工位之間的快速、高精度對準（對針）是保證生產效率和產品質量的關鍵環節。傳統接觸式對針方式存在易磨損、精度有限和效率低下等問題。海伯森激光對針傳感器通過非接觸式測量，為這一問題提供了卓越的解決方案。然而，傳感器的硬件僅為系統提供了數據基礎，其最終性能的優劣很大程度上取決于其內部的核心軟件算法——高精度抗干擾中心搜索算法。該算法通過穩健的幾何擬合與先進的數據處理策略，解決了工業機器人及自動化設備在復雜工況下實現微米級精密對針的技術難題。本文將解析關鍵性能指標及其在高端制造領域的典型應用，為客戶與合作伙伴提供深入的技術參考。

2. 技術原理

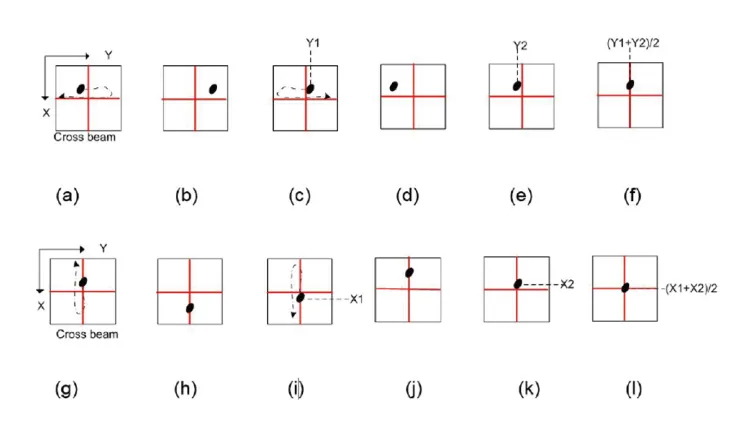

通過兩條對射光路構成一個二維坐標體系XY。機器人或XYZ平臺移動待校準針頭在激光對針傳感器的中心附近搜索，接著引導待校準物沿著Y方向從右向左移動，當待校準物第一次接觸到激光束時，標記為Y1，當待校準物剛離開時的位置標記為Y2，Y方向的中心位置即為（Y1+Y2）/2的坐標，同理可找X軸的中心位置；在定位XY的中心點后，將針頭移動到中心點位置，向上提起針頭，當出現兩個激光束同時消失，即為Z軸零點，結合以上即可確定針尖的空間零點。

3.關鍵性能指標與優勢

（1）激光對針傳感器

• 擁有超高的測量精度，30um超小光點使重復精度可達0.01mm
• 擁有超快的反應時間，檢測頻率高達2kHz
• 一體化設計，布線簡單，結構緊湊
• 內置背景光補償算法，可抗強光干擾
• 全身IP67防護等級，防塵、防水，穩定、可靠

（2）機器人校準傳感器

• 擁有超高的測量精度，15um超小光點使重復精度可達0.005mm
• 擁有超快的反應時間，檢測頻率高達2kHz120mm
• 超大工作范圍，兼容更多末端工具種類
• 專利設計防撞帽檐結構，發生碰撞時有效保護光學鏡頭，提高可靠性與耐用性
• 15mm一體化超薄設計
• 開口式設計，可實現大尺寸工具第六自由度校準

4.典型應用場景

• 半導體制造：晶圓傳輸機器人（EFEM、Loadport）與工藝腔室、FOUP的對針。
• 精密電子裝配：SMT貼片機吸嘴、異形插件頭與PCB板定位孔的對準。
• 汽車自動化：發動機缸體、變速箱的柔性裝配線上，機器人抓取部件與發動機基座的精準對接。
• 鋰電生產：卷繞機、疊片機等設備中，極片與隔膜、殼體的初始定位。

5.總結與展望

在我們研發海伯森激光對針傳感器的過程中，通過將穩健估計理論與精密測量模型深度融合，成功解決了工業現場對針應用中對精度、速度和可靠性的極致要求。這一中心搜索算法不僅體現了我們傳感器產品的核心競爭力，也為我們持續提升高端智能裝備的作業能力，提供了關鍵的技術支撐。
