膠高檢測的主要作用

膠高檢測的核心價值在于確保點膠或涂膠的高度一致性和精確性，其主要作用體現在以下幾個方面：

保證密封與防護性能：在許多產品中，膠水用于密封（如汽車電池、電子元器件）或防護（如PCB板）。膠高不足可能導致密封不嚴，引發泄漏、受潮、絕緣不良等問題。膠高過量則可能造成干涉或浪費。檢測系統能確保膠體在關鍵區域形成連續、厚度均勻的屏障。

保障結構粘接強度：膠水的粘接強度與其涂敷量和形狀（高度、寬度）直接相關。膠高不足會導致粘接面積不夠，強度下降；膠高過高則可能溢出污染其他部位，或影響裝配。精確的膠高控制是保障產品可靠性和耐久性的關鍵。

提升工藝控制與自動化水平：傳統人工檢測（目視、卡尺）效率低、主觀性強、易漏檢，且難以適應高速自動化生產。在線膠高檢測能實時反饋數據，甚至聯動點膠設備實現閉環控制，動態調整參數，減少廢品率，提升生產效率。

實現質量追溯與過程優化：檢測系統通常記錄并上傳每件產品的膠高數據。這既便于質量問題追溯，也能通過統計分析優化點膠工藝參數，持續改進生產質量。

檢測需求

樣品1. 檢測樣品芯片點膠頂部位置至底部平面的高度

樣品2. 檢測樣品面封膠的高度

樣品3. 檢測樣品圍壩的高度和寬度

測試需求

根據客戶提供的測試需求，利用線光譜共焦傳感器對樣品點膠位置進行掃描，通過2D圖像以及3D點云圖進行樣品特定位置高度信息的測量。

檢測原理

光譜共焦測量通過使用特殊透鏡，延長不同顏色光的焦點光暈范圍，形成特殊放大色差，使其根據不同的被測物體到透鏡的距離，會對應一個精確波長的光聚焦到被測物體上。通過測量反射光的波長，就可以得到被測物體到透鏡的精確距離。

反射光的光強不會影響測量結果。這意味著，無論有多少反射光從被測物體反射回來，測量的距離結果可能是不變的。因為反射光的光強僅僅取決于反射物體的反光程度。因此，采用海伯森的3D線光譜共焦傳感器，即使被測物體是強吸光材料，如黑色橡膠；或者是透明材料，如玻璃或者液體，都可以進行正?？煽康臏y量。

測試方案

樣品1號檢測效果圖

灰度圖

高度圖

3D點云圖

局部灰度圖

局部點云圖

樣品1號檢測結果

2D截面示意圖

3D點云截面示意圖

1D截面示意圖

經測量: 此處膠高為：0.4036mm

樣品2號檢測效果圖

灰度圖

高度圖

3D點云圖

局部點云圖

樣品2號檢測結果

2D截面示意圖

3D點云截面示意圖

1D截面示意圖

經測量: 樣品2零點位置封面膠的高度為：0.2134mm

樣品3號檢測效果圖

灰度圖

高度圖

3D點云圖

局部點云圖

樣品3號檢測結果

2D截面示意圖

3D點云截面示意圖

1D截面示意圖

經測量: 圍壩此處的寬度值為：1.37072mm

圍壩此處的高度值為：0.305046mm

高精度應變計及結構設計實現了更高的信噪比和靈敏度,內置溫度補償算法大大降低了由于溫度變化導致的溫度漂移。

六維力傳感器裝載于工業機器人、協作機器人、外骨骼機器人、醫療康復機器人上,也廣泛應用于柔性夾爪抓取、機器人關節、自動化測量與控制、風洞測試等場景。

產品優勢

技術參數

應用范圍

海伯森自成立起就將發展戰略定位于高端智能傳感器品牌平臺建設，先后推出了光譜共焦傳感器HPS-CF系列產品，以及3D線光譜共焦傳感器HPS-LCX系列產品。海伯森以全球市場競爭為基點，助力推動高端光譜共焦產品實現國產化。

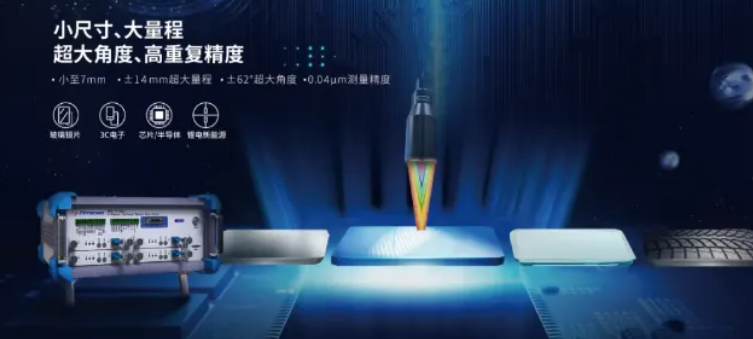

海伯森光譜共焦傳感器HPS-CF系列采用特別優化的光學設計系統，選用LED白光作為光源，起到肉眼保護作用的同時提升了檢測的穩定性和產品使用壽命。與傳統模式相比，HPS-CF系列優點更加明顯。

1.由于采用同軸的光譜共焦方式,所以能在不影響探頭的安裝方向及移動方向的情況下測量。

2.光點直徑在測量范圍內的每個位置都幾乎不會發生變化,因此可高精度測量。

3.除了同軸的光譜共焦方式之外,照射光的開口亦為廣角。如果能接受部分反射光,就可以通過檢測其反射光的波長位置來進行高精度的測量。斜面測量也依舊清晰

4.傳感頭內部僅有鏡頭結構設計。由于沒有電子元件,不發熱,所以不會產生安裝傳感頭的夾具變形?？蓪崿F(xiàn)較為理想的高精度測量。

從產品多元化配置與性能指標維度展開綜合評析，海伯森
HPS-CF系列可提供控制器5款和傳感頭25款，傳感頭外徑尺寸可部署空間范圍在5~94mm，產品測量范圍0.2~171mm，控制器與傳感頭的不同搭配可適應不同的檢測任務要求。（注：了解詳情請聯系我司工作人員）

海伯森光譜共焦傳感器依托自主研發構建技術壁壘，其軟件算法與部分核心硬件均實現自主開發，從底層架構保障產品穩定性與操作便捷性。HPS-CF系列具備最多支持四通道同步測量，而特別優化的同軸設計可實現鏡面
±62°和漫反射表面±88°的超大測量角度，有效解決球面材料、3D曲面玻璃等物體的高精度檢測難題，相較于同類產品，HPS-CF系列具備三大差異化優勢：

通過“技術自研+產能管控+服務深耕”的三維度布局，海伯森在光譜共焦傳感器領域構建了從產品性能到交付服務的全流程競爭優勢。

控制器可支持USB/RS232/RS422/RS485通訊讀取檢測數據，此外，用戶還可通過采用一體加工成型的夾具簡單設置實現超高精度的雙頭測厚?？啥ㄖ艻P67工業外殼防護則提升了對檢測環境的適應性，滿足了客戶復雜檢測場景的應用需求的同時，大幅提升了生產效率。

據了解，某制造企業采用集成HPS-CF系列的在線檢測方案實現產品檢驗的自動化升級后，每條產線可替代三個工位，有效節省了用工成本，設備運行穩定，產線循環時間加速，此外高精度在線檢測使得產品良率提升至90%以上，大大提升了企業生產效能。

通常在光譜共焦傳感器的實際應用中，生產的環境、測量的項目和成本控制等因素影響產品的最終選型。比如測量芯片尺寸、玻璃R角、液位高度和零件孔徑等，不同產品的不同檢測項目其所處工作環境也不同，選型過程中除了要考慮產品量程、分辨率、運行速率等關鍵參數，還需要考慮操作環境濕度要求和溫度要求、抗震程度等。

我們在全國多個核心城市設有本地化服務據點，構建起覆蓋廣泛的區域服務網絡。通過在成都、江蘇、武漢等城市設立常駐辦事處與技術服務中心，實現服務資源的區域化部署，確保能夠快速響應不同地區客戶的需求。這種本地化布局不僅拉近了與客戶的空間距離，更能深入理解區域市場特性，為各地客戶提供貼合實際需求的解決方案與技術支持，讓專業服務觸手可及。聯系我們解鎖更多微米級測量解決方案：申請免費樣品測試、預約一對一技術咨詢。讓我們以光為尺，丈量每一份精密需求，共同奔赴智能制造的無限可能。

3D視覺技術通過非接觸性、高速性、數據完整性三大核心優勢，解決了接觸式測量在效率、精度、適應性上的瓶頸，尤其適合大批量生產、復雜結構檢測、高附加值產品場景。在工業檢測領域，3D視覺已成為主流趨勢，推動“智能制造”向自動化、智能化方向深度發展。

盡管3D視覺檢測技術路徑多元，但不同設備在原理機制與硬件架構上差異顯著，目前能夠同時滿足高精度檢測、大視野覆蓋與高速檢測節拍等多重要求的產品仍較為稀缺。若一味追求檢測效率與生產節拍，往往可能導致檢測精度的妥協；然而，隨著市場對產品品質的需求持續升級，外觀檢測精度標準也在不斷提高。因此，企業在工業產線規劃中，需結合具體項目的檢測目標、工況條件及成本預算，對檢測系統的適配性進行綜合評估，從而選擇既能平衡效率與精度、又符合經濟性的解決方案。

不同的產品在特性和應用上不盡相同，光譜共焦法對材料的漫反射能力、表面粗糙度及單一反射界面要求較高，而光檢測雖然涵蓋多種技術，不同技術對材料的光學特性（如反射、折射、散射等）要求因原理而異，適配性更廣泛，但檢測結果容易受光強干擾，不適合拋光/鏡面等材質的檢測。采用主動立體視覺方法的結構光技術通過主動投射可控光學圖案（如條紋、編碼圖案等），相較于被動立體視覺（僅依賴環境光），在環境兼容性和檢測精度上具有顯著優勢，以3D閃測傳感器為例，它采用了光學成像（CMOS感光元件、彩色投影單元、遠心光學系統）、結構光、AI算法（解碼/投光/圖像優化）及高速數據處理與傳輸（高性能控制器+光纖）等技術，這些技術融合使3D閃測傳感器既能在環境復雜的工業現場穩定工作，又能滿足微米級精度的快速檢測需求，成為半導體封裝、新能源電池、3C精密制造等領域的核心檢測工具。

就3D閃測傳感器從技術角度看，是一種跨學科的工業檢測應用系統，3D閃測傳感器的設計需融合光學、電子、機械、算法、圖像處理等多領域技術，同時兼顧工業場景的可靠性和智能化需求，因而造就了技術瓶頸高，研發難度大等問題。值此一提的是，國內高端工業傳感器制造企業海伯森突破了技術壁壘，于2022年發布了中國首臺3D閃測傳感器“大菠蘿”HPS-DBL60，經過近年來不斷改進，技術更是有了顯著提升。

海伯森這款傳感器之所以帶“閃測”二字，是該款傳感器能夠在極短的時間內完成62×62mm工作區域的2D尺寸和3D輪廓的測量。這種快速測量的能力就像“閃電”一樣迅速。而實現這一結果主要得益于產品從結構、軟件算法和硬件配置方面的全方面優化。

I該款傳感器在結構上：

1.采用業界頂級的CMOS感光元件和超低畸變遠心光學系統，一次拍攝即可得到被測工件XYZ三維高精度數據。在高速實時檢測下，亦可實現20um絕對測量精度和1um的重復精度。

2.采用對稱式多角度投射單元，不受方向限制，大視野,面檢測,全覆蓋,無死角。

既可檢測工件的2D尺寸，還可測量工件的3D輪廓、體積及高度等特征，

II該款傳感器在軟件算法上：

1.高效AI軟件算法配套

XY間隔平均化處理，控制成像系統個體差異。

全新3D輪廓處理和2D圖像優化算法。

自研投光算法,可減輕多重反射的影響和減少光澤部位的無效像素。

2.完備SDK及一站式軟件支持,系統簡單,易于集成;體積小,安裝使用便捷。

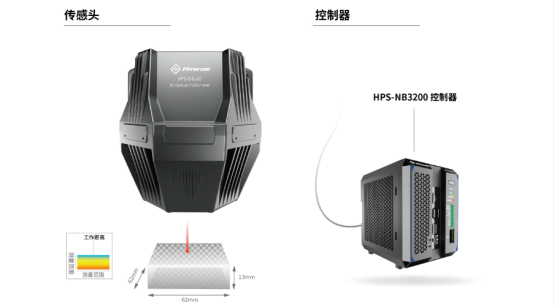

III該款傳感器在配套上：

傳感頭和配套的高性能控制器HPS-NB3200之間采用40G光纖進行高速數據傳輸

在流水線全速運轉下，既要跟上產線節拍，又要確保檢測精度。尤其當檢測對象為具有復雜幾何形狀的材料表面時，傳統檢測效率低，精度低，立體感低等問題更加顯著，難以勝任如此高要求的任務。使用海伯森3D閃測傳感器替換傳統檢測方式，可大大降本增效。

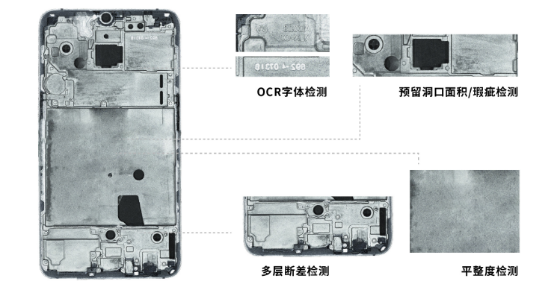

以手機生產為例，需檢測的缺陷類型涵蓋壓痕、劃痕、崩角、污漬等數十種微觀瑕疵，同時還需完成字符識別、孔徑測量、裝配間隙檢測等復雜任務。

?“大菠蘿”HPS-DBL60檢測手機中框?

除了手機外觀的檢測，在PCB檢測領域，3D閃測傳感器同樣展現出獨特優勢。由于PCB板采用表面貼片技術，元器件密集且微小，表面深度信息復雜，傳統三角法測量易因遮擋形成檢測盲區。海伯森3D閃測傳感器憑借多角度立體投光與寬視野檢測能力，可對PCB板進行無死角掃描，精準捕捉元件貼裝偏差、焊盤缺陷等微觀問題，其62mm×62mm的檢測視野不僅減少了重復檢測耗時，更通過實時3D點云數據全面還原板面形貌，顯著提升PCB產線的檢測效率與缺陷檢出率。

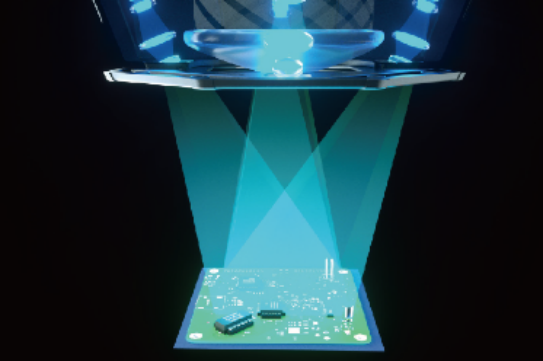

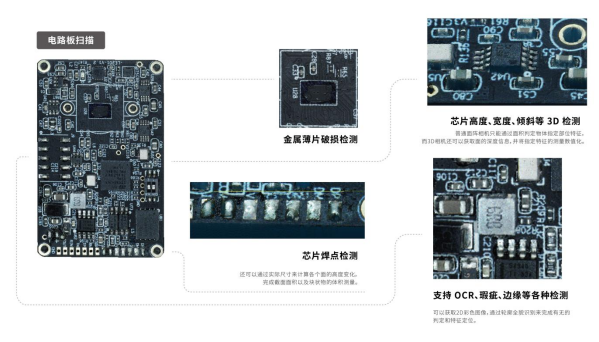

?“大菠蘿”HPS-DBL60檢測電路板?

在智能制造對精度與效率要求不斷攀升的當下，海伯森3D閃測傳感器以創新技術為核心，打破傳統檢測的瓶頸，為工業檢測帶來了全新的解決方案。從手機精密零部件的微米級檢測，到PCB復雜表面的無死角掃描，它以“閃測”的速度與“精準”的品質，努力推動著生產制造向智能化、高效化邁進。未來，海伯森將持續深耕技術研發，不斷優化產品性能，在更多領域發揮技術優勢，助力企業降本增效，為工業制造的高質量發展注入源源不斷的動力。

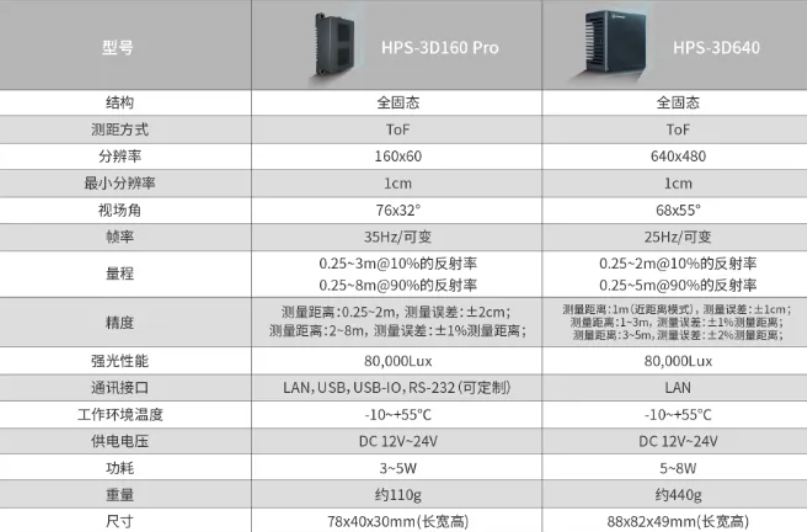

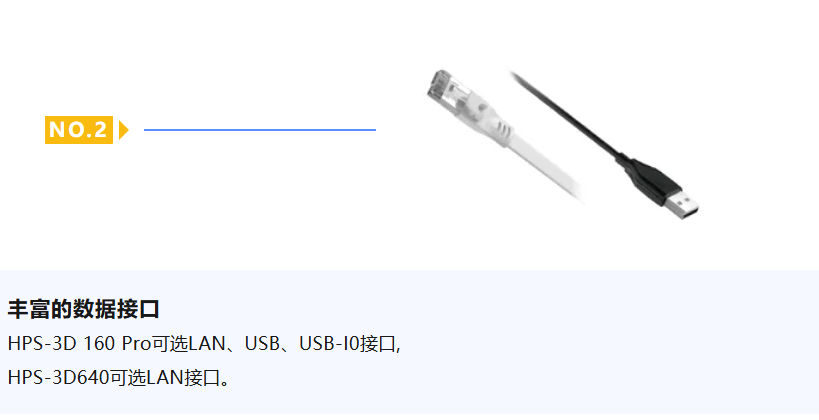

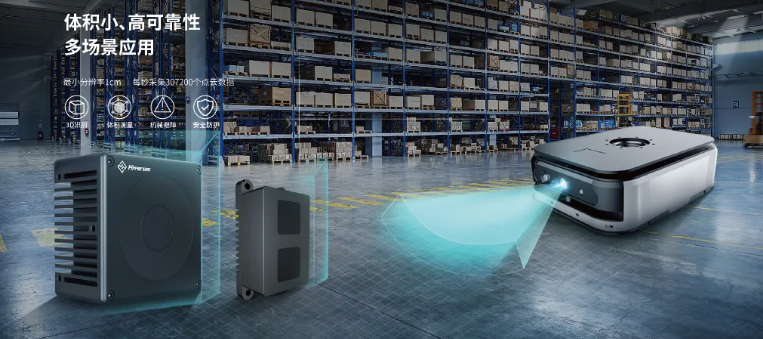

HPS-3D160 Pr0、HPS-3D640面陣固態激光雷達基于ToF(Time-of-Flight)原理,集成了精密的紅外鏡頭和激光照明系統,內置高性能處理器及專業的數學算法,通過一次拍攝即可生成3D點云數據并通過高速通訊接口進行實時傳輸。

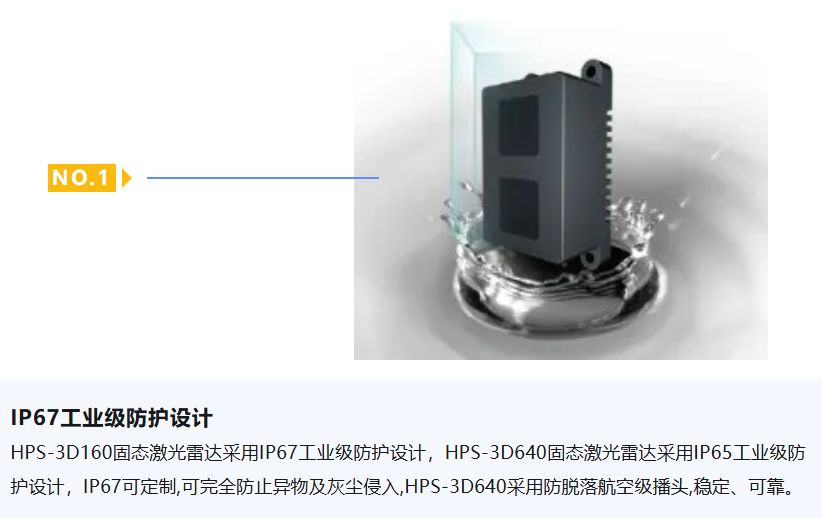

HPS-3D系列產品集成了高功率850nm紅外VCSEL發射器和高光敏元件。軟件上，產品嵌入了高性能處理器,具有先進的數據處理,濾波和補償算法,確保穩定測量的同時數據輸出。硬件上,全固態式結構,工業級IP67防護設計,航空鋁外殼,使產品適用于更多復雜的環境。

原理簡介

HPS-3D系列是最新一代基于飛行時間(ToF)原理的高性能固態激光雷達傳感器。ToF是Time of Flight的縮寫,直譯為飛行時間,通過給目標連續發送光脈沖,然后用傳感器接收從物體返回的光,通過探測這些發射和接收光脈沖的飛行(往返)時間來得到目標物距離。

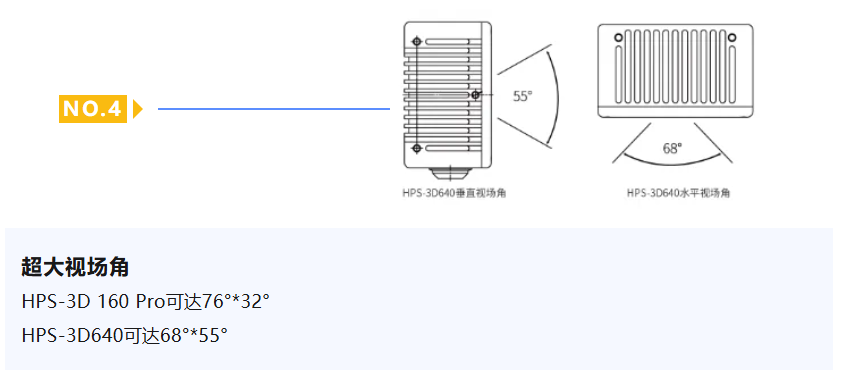

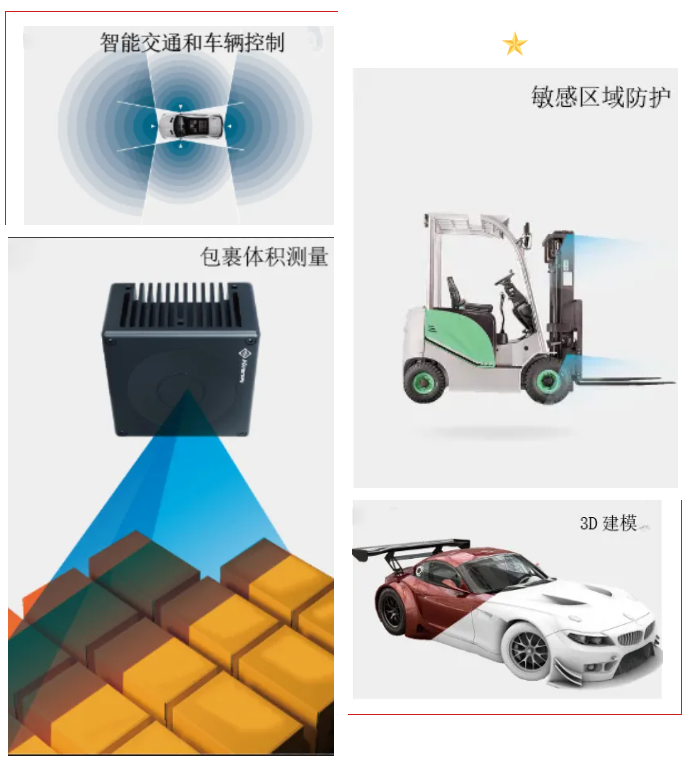

HPS-3D系列產品配備優化的照面系統和低失真紅外光學鏡頭,對90%反光的白色目標可測距離可達8米。靈活的用戶自定義感興趣區域(ROI)功能,其中HPS-3D 160擁有Simple-HDR，Auto-HDR和Super-HDR模式，使HPS-3D系列適用于各種場景。
